场地位置:嘉兴市南湖景区勺园(嘉兴市南溪西路)
场地面积:约5200㎡
场地简介:嘉兴市勺园位于嘉兴市南溪西路一侧,南门停车场是供园内参观时停车所用,停车场硬化面积较大,又是勺园内重要的交通枢纽地,在此处应用低影响开发,有利于地面径流,防止过多积水,影响园内交通和勺园正常营业。
改造方法:嘉兴勺园生态停车场在改造过程中采取植草浅沟、下凹式绿地、透水停车位、透水路面,以及地下安装了雨水被土壤1 公里多长的网状盲管。下渗吸收后,再经管网流进调蓄池进一步调蓄渗透后,达标排入河道。整个项目年径流总量控制率可达到80%,控制雨量可达到24mm。
改造时间:2014
勺园区位
1.改造方法
1.停车场路面铺设专用透水混凝土
透水混凝土结构图
勺园停车场透水混凝土路面
勺园生态停车场盖在过程中对于停车场地面铺设专用透水混凝土,可以有效的让雨水流入地下,防止“快排水”带来的水体快速流失以及由于雨水过量而导致的洪涝积水现象的同事,有效补充地下水,缓解城市的地下水位急剧下降等等的一些城市环境问题。并能有效的消除地面上的油类化合物等对环境污染的危害;同时,是保护地下水、维护生态平衡、能缓解城市热岛效应。
2.地下布设网状排水盲管
网状盲管
勺园生态停车场施工中在底下安装了将近1公里的网状排水盲管,主要作用是集排土中渗水,当雨水量过大的时候用以减小地下水压力,排除多余水份,保护土体和建筑物不会因产生渗透变形而破坏。
3.地下设雨水调蓄池
嘉兴勺园停车场地下调蓄水池
停车场在底下设调蓄池有效的解决由于降雨的时间性,何流无水溢流会对污水厂造成水量和水质方面的冲击负荷,影响污水厂的生物处理系统运行造成污水厂出水不达标的情况。因此采用调蓄池将截流的合流污水进行调蓄,待遇后再排入污水厂,不仅可以缓解冲击负荷、保证污水厂的处理管径,又能提高截流量、减少合流污水排放对谁提的污染,同事还可以减小截流管道的管径。
4.植浅草沟
植浅草沟具有输水功能,具有一定的截污净化功能。适用于径流量小及人口密度较低的居住区、工业区或商业区、公园、停车场及公共道路两边,可以代替路边的排水沟或者雨水管渠系统。植草沟沟顶宽0.5~2m,深度0.05~0.25m,边坡(垂直:水平)1:3~1:4,纵向坡度0.3%~5%。可设置在雨水花园、下凹式绿地前作为预防处理。
勺园停车场浅草沟
勺园停车场通过对停车位之间的绿地侧石开口及植草浅沟的改造,有效的将硬质停车位路面上的过多的雨水引进旁边设有植草浅沟的绿地,通过植草浅沟的下渗和过滤吸收更多的雨水。而且浅沟内地被植物与周边地被植物统一,避免了景观上的突兀。
5.侧石开口
勺园停车场改造过程中将绿地周边硬化路面雨水引入绿道内绿地,通过改造绿地侧石(拆除侧石或侧石开口)形式,将雨水排入绿地。

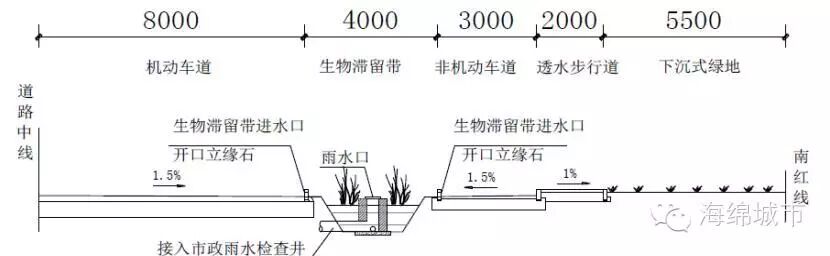

侧石开口示意图
勺园停车场绿地侧石开口
结语
雨洪管理是一个应用充分重视的问题,采用低影响开发技术,一方面可以使雨水充分下渗并进行适当调蓄,另一方面也可消减雨水的污染,使水环境更安全生态。因此,嘉兴除了在生态停车场中应用低影响开发技术,同时也大力推广小区、道路、开放空间等工程应用低影响开发技术。而且,嘉兴城市绿道低影响开发雨水系统的建设,不仅能够改善城市水生态环境,还能对公众起到示范教育作用,加强和培养公众生态保护意识。
